Tổng quan về van một chiều

2017-03-24 02:49:56

Tổng quan về van một chiều

Khái niệm van một chiều

Van một chiều là thiết bị  cho phép dòng chất lỏng-khí đi qua chỉ theo 1 hướng nhất định và ngăn cản dòng theo hướng ngược lại. Van một chiều được sử dụng để bảo vệ đường ống dẫn, bảo vệ các thiết bị của mạch thủy lực như ống dẫn, máy bơm, bình chứa, … Ngoài ra van một chiều còn có tác dụng ngăn ngừa sự mất mát chất lỏng-khí khi có sự cố rò rỉ, hư hỏng ống dẫn.

Van một chiều còn được gọi là check valve

Cấu tạo van một chiều

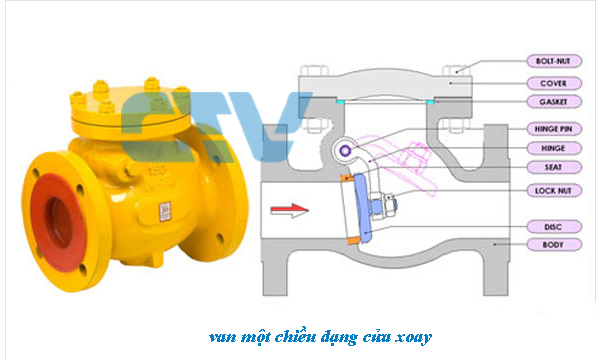

+ Van 1 chiều dạng cửa xoay

Loại van này chỉ có một phần chuyển động là cửa van được gắn liền với thân van bởi một trục bản lề.  Cửa van tự  do di chuyển. Khi không có dòng chảy đi qua van, thì cửa van  ở  vị  trí đóng do khối lượng của nó. Giả  sử  ta có dòng chảy theo hướng từ  A sang B, vì cửa van có thể tự  do di chuyển nên lực của dòng chảy sẽ  nâng cửa van lên vị trí mở. Khi ngắt dòng  chảy thì cửa van sẽ  trở  lại trạng thái đóng. Điều này sẽ ngăn cản được chất lỏng chảy ngược trở lại.

+ Van một chiều dạng trượt

Trong loại này hướng đi của dòng chảy tương tự  như trong van  điều tiết. Khi có dòng chảy từ  A sang B thì lực của dòng chảy sẽ  nâng cửa van lên. Khi không có dòng chảy đi qua thì cửa van sẽ  tự  động hạ  xuống vị  trí đóng ăn khớp với vòng làm kín do tỷ  trọng của nó. Trong loại van này hướng của dòng chảy luôn đi từ phía dưới cửa van đi lên. Do đó loại van này chỉ sử dụng khi nó được lắp ở vị trí nằm ngang

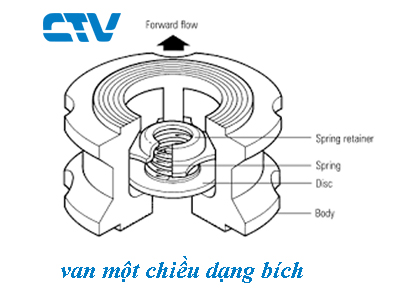

+ Van một chiều dạng bích

Trong loại van này cửa van có dạng viên bi, nó là phần điều chỉnh dòng chảy vật chất. Khi xuất hiện dòng chảy thì áp suất hay lực của dòng chảy sẽ nâng viên bi lên khỏi vòng làm kín. Khi không có dòng chảy nữa thì nó sẽ  ở  lại vị  trí đóng nhờ trọng lượng. Van một chiều loại này cũng có hai kiểu thiết kế  để  hoạt động  ở vị  trí nằm ngang và vị trí thẳng đứng.

Van một chiều dạng bích có 2 loại:  Đĩa bích lò xo, cửa đôi.

Đĩa bích lò xo:  Nguyên lý hoạt động tương tự với nguyê lý hoạt hoạt động của Van 1 chiều bi trượt. Sử dụng đĩa bích lò xo nhằm mục đích tiết kiệm chiều dài lắp van, và khối lượng van. Kích thước đĩa bích lò xo 15-200mm.



Dạng cửa đôi:  Kích thước 50-700mm. Sử dụng van 1 chiều dạng cửa đôi để ngăn ngừa va chạm thủy lực.

Chức năng của van một chiều

Chức năng quan trọng của van một chiều đó là đảm bảo chế độ vận hành chuẩn của cả hệ thống. Lấy ví dụ trường hợp khi hệ thủy lực được cung cấp chất lỏng bởi 1 trạm máy bơm gồm nhiều máy bơm ghép song song.
Khi có sự cố tụt áp tại một máy bơm, nếu không có van 1 chiều ở cửa đẩy của máy bơm đó , thì một phần lưu lượng chất lỏng có thể chảy ngược về máy bơm bị tụt áp. Điều này sẽ gây ra một số sự cố cho máy bơm và ảnh hưởng đến quá trình vận hành hệ thống.

Van một chiều còn được lắp đặt trước đồng hồ nước giúp cho đồng hồ chỉ đo lượng nước chảy vào.

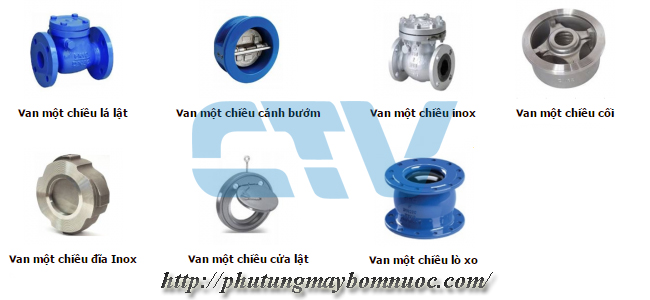

Phân loại van một chiều

+ Van một chiều lá lật

+ Van một chiều 2 cánh bướm

+ Van một chiều dạng lá

+ Van một chiều inox, đồng, gang, nhựa

+ Van một chiều lắp ren, mặt bích

.............

Nguyên lý hoạt động của van một chiều

Khi không có dòng chất lỏng-khí chảy qua van, phần tử trượt (cửa xoay) của van dưới tác dụng của trọng lượng chính nó hoặc lực lò xo được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, phần tử trượt (cửa xoay ) dưới tác động của năng lượng dòng chảy bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Tại thởi điểm vận tốc dòng chảy bằng 0, phần tử trượt ( cửa xoay) quay về vị trí đóng, áp suất cửa ra của van tác động lên phần tử trượt giữ chặt phần tử trượt ở vị trí đóng và ngăn cản dòng chảy về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của chất lỏng-khí.

Quy tắc lắp đặt van một chiều

Van một chiều dạng trượt được lắp trên đoạn ống dẫn nằm ngang. Van một chiều dạng cửa xoáy có thể lắp trên đoạn ống dẫn nằm ngang hoặc thẳng đứng.

Phạm vi ứng dụng của van một chiều

Van một chiều có ứng dụng rộng rãi trong nhiều thiết bị thủy lực thuộc: hệ thống kỹ thuật nước, nhiệt, hơi, hệ thống thông gió, chữa cháy, điều hòa không khí, xử lý chất thải, ..

Quý khách đang cần mua van một chiều hãy liên hệ ngay với chúng tôi để được báo giá chi tiết. Tất cả các phụ kiện mà CTV phân phối đều là hàng chính hãng, có nguồn gốc rõ ràng, bảo hành dài hạn.
